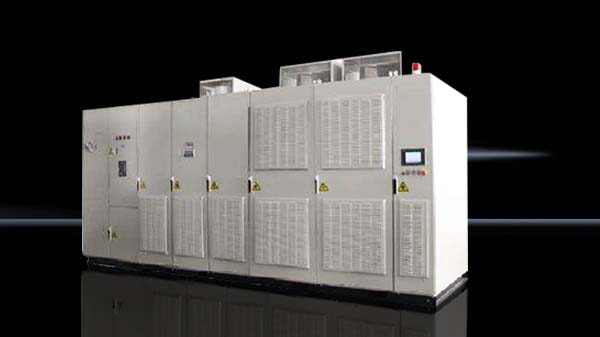

有源滤波产品

有源滤波器(APF)是基于IGB功率变换器的用于动态消除谐波、动态补偿无功的电力电子装置。APF实时检测电网中的名次谐波和无功,并进行动态跟踪补偿,因此能够对幅值和频率都变化的无功进行补偿。ZCAPF直挂式有源电力滤波器采用闭环控制方式,并结合独创的自适控制算法,使APF在满载和轻载下均能达到很好的滤波特性;APF直挂式有源电力滤波器采用电流平均值控制方法并结合LCL拓扑结构,克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波干扰电网等缺点。

型号及含义
  • APF  XXX     4  3L

    ①     ②     ③   ④

    ①APF:有源电力滤波器

    功率等级50A/60A

    ③4:400V电压等级,6:690V电压等级;

    ④3L:34线制;


产品特点及应用
    现代工业的高速发展使得各种非线性和时变性电子电力装置得到大规模使用,电力系统中谐波成分显著增加,“谐波污染”已经成为影响电能质量的主要因素之一。
    从工作原理来分,产生谐波主要有三类:
  • 铁磁饱和型

变压器、电抗器、互感器等。这些带铁芯的电力设备,其铁芯饱和电流、励磁电流计在投入或电压回复时的励磁涌流都是非正谐波。

  • 电子开关型

整流器、逆变器及可控硅开关设备等。冶金、电气化机车等企业,以及家用型、节能灯具和电力系统直流输电等都是谐波源。特征谐波主要与整流器的脉动数相关,6脉动整流器产生6k=1次谐波,12脉动产生12k+1次谐波

  • 电弧型

炼钢炉、金属熔化设备、电焊机群等。谐波随设备工作状态而变化。
